Les solutions WEG pour l’industrie pétrolière et gazière

WEG renforce l’efficacité énergétique et la performance de ses moteurs et variateurs appliqués à l’industrie de l’eau, et propose des systèmes d’optimisation et de surveillance.

Mondialement reconnu pour ses produits électriques haut de gamme pour l’industrie, WEG possède l’expertise nécessaire pour servir votre entreprise avec un support technique et un service rapide partout dans le monde.

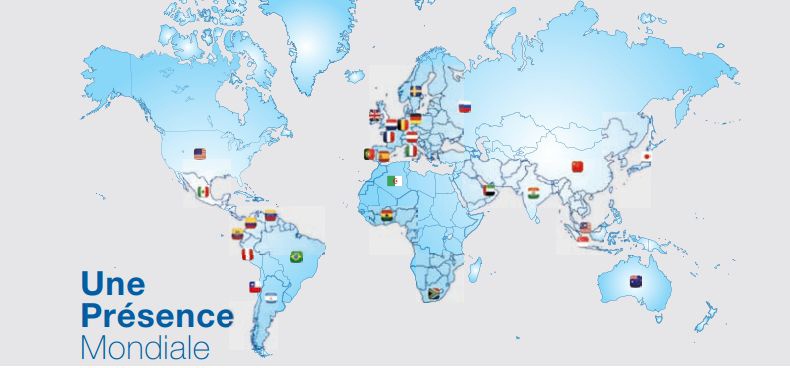

Notre structure globale nous permet d’être plus proche de nos clients dans le monde. Nos usines de fabrication stratégiquement situées sur les principaux marchés peuvent vous livrer dans de courts délais, notre réseau de plus de 1250 agents de service agréés situés sur les cinq continents sont entièrement équipés pour vous fournir des services après vente et assistance.

WEG est fabricant pour l’industrie gazière et pétrolière – Oil & Gas – sur ces secteurs :

Moteurs électriques
Technologie d’automation
Production d’énergie électrique
Transmission et distribution d’énergie électrique
Peinture industrielle

Services disponibles de l’après-vente et support :

Réparation et rénovation d’usine
Réparation et dépannage du site
Installation et démarrage
Inspection et maintenance
Support de garantie
Formation technique et commerciale (à l’usine ou sur place)
Support sur le terrain lié à l’ingénierie

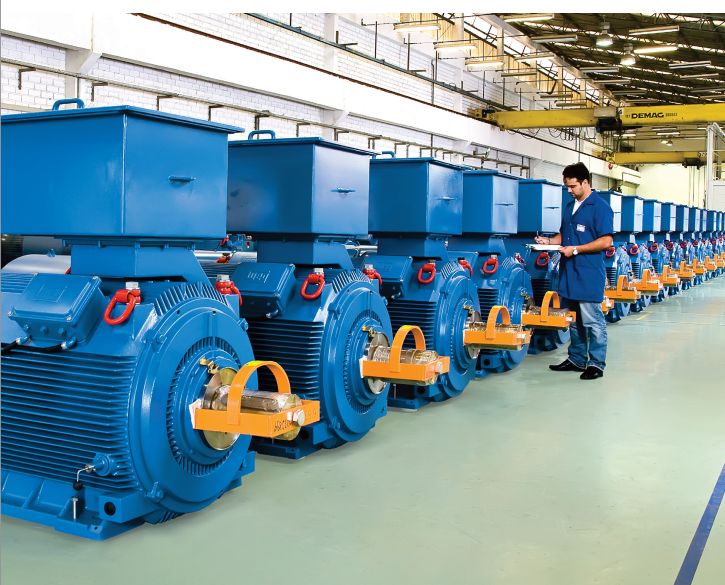

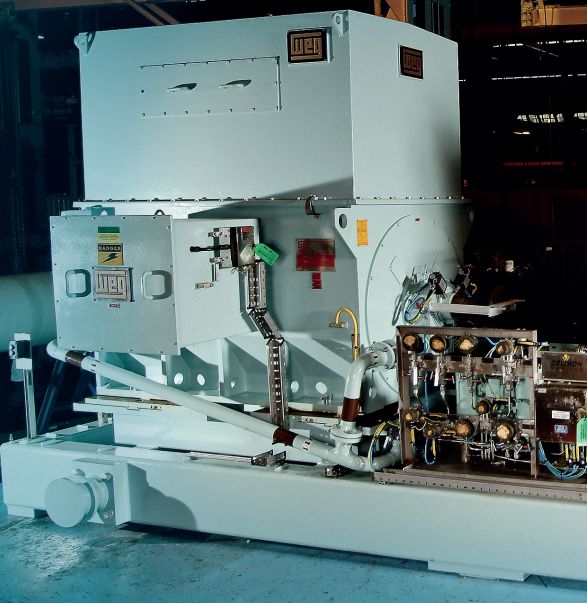

Moteurs électriques

WEG continue de consacrer des ressources et des efforts importants pour produire des moteurs électriques durables afin d’assurer la fiabilité de la production industrielle, avec une attention particulière pour le secteur Oil and Gas.

WEG livre des produits conformes aux exigences les plus rigoureuses du secteur. L’installation de nos moteurs avec un temps d’arrêt et une maintenance extrêmement faibles.

Notre équipe d’ingénieurs a mené des recherches techniques approfondies pour produire des produits appropriés conformes aux normes industrielles les plus respectées telles qu’API 541, API 546, API 547 et IEEE 841, selon NEMA ou IEC, ATEX et IECEX.

Moteurs électriques

Nos systèmes industriels améliorent la productivité, en offrant fonctionnalités et avantages à valeur ajoutée :



technologie intégrée avancée pour la variation de vitesse
solutions compactes pour la protection contre les court-circuit et les conditions de surcharge
pouvoir de coupure élevé
fiabilité et précision de la surveillance, du fonctionnement et de la protection des moteurs électriques
large éventail d’accessoires et certifications mondiales



Grâce à notre équipe d’ingénieurs seniors avec une grande expérience du marché et de la conception, nous sommes reconnus en tant que fabricant et fournisseur de variateurs de vitesse, de démarreurs progressifs, de centres de commande de moteurs, de démarreurs de moteurs, de disjoncteurs et d’une gamme étendue de moteurs.

Notre gamme intègre des produits de contrôle et de protection pour les applications pétrolières et gazières.

Appareillage MT

L’appareillage WEG MT (MTW-03 et MTW-04) est conçu, assemblé et testé pour répondre aux normes internationales strictes telles que IEC 62271 – 200 pour des tensions de 2.3 kV à 36 kV, tout en offrant des fonctions d’assemblage et de maintenance pratiques, ainsi que la flexibilité pour s’adapter aux différentes caractéristiques requises par l’industrie du pétrolière et gazière

Classe de tension : 7,2 kV; 12 kV; 17,5 kV; 24 kV; 36 kV
⇒ Courants nominaux : 400 – 4000 A
⇒ Courant résistant de courte durée : 25 kA ; 31,5 kA ; 40 kA ; 50 kA
⇒ Résistant à l’arc électrique

Appareillage BT

L’appareillage WEG BT (gamme LCW-03) est conçu selon la norme IEC 60439-1 pour répondre aux spécifications des segments de marché étendus pour un courant opérationnel élevé, des pouvoirs de coupure élevés et une protection de l’équipement répondant aux exigences internationales en matière de qualité et de sécurité. Ce produit modulaire permet un montage, une installation, une maintenance et des développements futurs faciles. Le WEG Load Center est équipé de disjoncteurs fixes, enfichables ou amovibles et/ou d’un sectionneur-commutateur fixe destiné à alimenter des charges de MCC et des armoires électriques

⇒ Classe de tension : 690/1000 V
⇒ Courants nominaux : 6300 A (jeu de barres horizontales) 4000 A (jeu de barres verticales)
⇒ Courant de court-circuit : 50 kA ; 65 kA ; 80 kA
⇒ Option pour la résistance à l’arc électrique

Centres de Commande du Moteur BT

Les MCC WEG BT (gamme CCM-03) sont conçus avec un haut niveau de standardisation. Ces produits présentent un montage, une installation, une maintenance, des développements futurs et une interchangeabilité facile entre les unités du même modèle MCC, en fonction de la taille de la MCC. Certifié par la norme IEC 60439-1-TTA/PTTA avec la coordination de types 1 et 2, les MCC WEG assurent un fonctionnement et une maintenance avec un haut niveau de fiabilité. Ils sont disponibles dans des unités fixes et/ou amovibles et répondent toujours aux exigences de sécurité du personnel et des installations électriques

Classe de tension : 690/1000 V
Courants nominaux : 3150 A (jeu de barres horizontales) 800 A (jeu de barres verticales)
Courant de court-circuit : 50 kA; 65 kA; 80 kA
⇒ Option pour la résistance à l’arc électrique

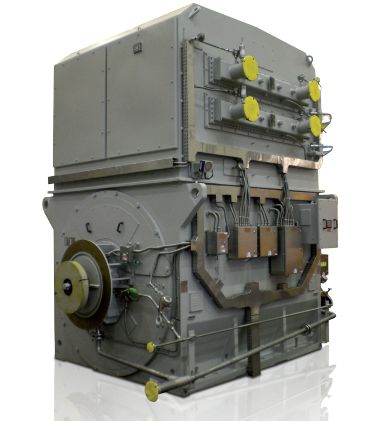

Production d’énergie électrique

WEG possède l’expertise nécessaire pour fournir des solutions énergétiques intégrées pour piloter tous les équipements de l’usine. Les produits sont conçus selon les normes de qualité les plus élevées et à partir d’une technologie de pointe demandée par l’industrie Pétrolière et Gazière.

La vaste expérience de WEG dans la fabrication de générateurs synchrones, ajoutée à une conception moderne, à lune capacité de production et aux installations de test, a abouti à des produits compétitifs et fiables conçus pour les normes industrielles les plus respectées telles que l‘API 546

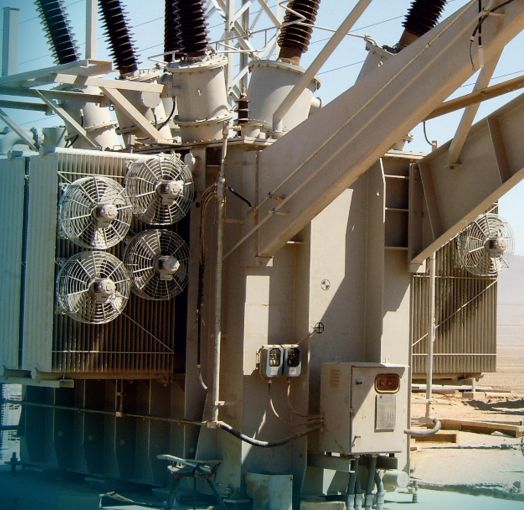

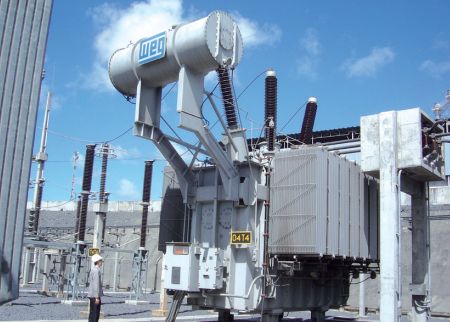

Transmission et distribution d’énergie électrique

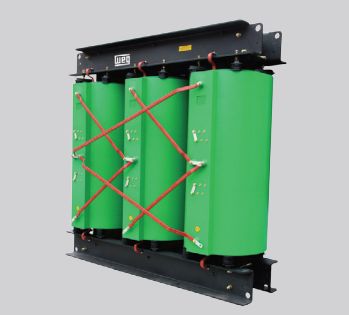

L’excellence dans les technologies d’alimentation électrique associées à l’utilisation de la matière première et de la personnalisation des produits de haute qualité différencient les équipements WEG des transformateurs et des sous-stations pour l’industrie Pétrolière et Gazière.

Plus de 35000 MVA par an représentent la capacité de fabrication fiable de WEG dans le domaine des transformateurs, des sous-stations et des équipements de transmission et de distribution de puissance à haute tension. Cette capacité est le résultat d’un processus de production hautement verticalisé, offrant une flexibilité et un délai de livraison réduit.

Peintures Industrielles

WEG fournit une gamme complète de produits anticorrosifs et antisalissures pour de nombreuses applications pour l’industrie pétrolière et gazière, y compris les dépôts de carburant, les navires pétroliers, les FPSO et les PSV.

Notre gamme de produits s’étend de l’apprêt d’atelier pour la protection temporaire pour les plaques d’acier à un dispositif antisalissures haute performance avec une durabilité jusqu’à 5 ans sans opération d’arrêt de maintenance.

Une vaste gamme de produits spéciaux :

Atelier d’apprêt pour une protection initiale de l’acier
Apprêt époxydique Thixotropique Haute Performance pour Revêtement en Bandes
Apprêts époxydiques de la Gamme WET SURFACE (Tolérant à l’eau de mer)
Apprêts époxydiques de la Gamme TAR FREE
Époxy Thixotropique Haute Résistance pour Ponts (antidérapant)
Époxy et Scellant en vinyle
Époxy pour contact eau potable
Couches de finition en polyuréthane

Produits :

Moteurs électriques BT et MT

Moteurs TEFC à Usage Général BT / MT

Puissance: jusqu’à 500 kW
Tension: jusqu’à 6600 V

* Modèles NEMA ou IEC

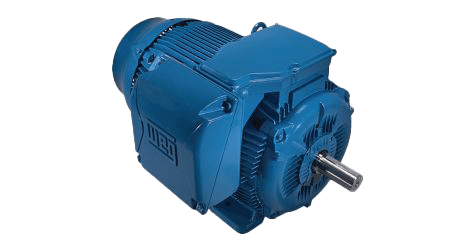

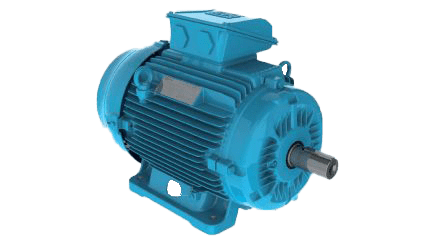

W22XN

Moteurs TEFC Anti-Étincelles BT

Puissance : jusqu’à 500 kW
Tension : jusqu’à 1000 V

* Modèles NEMA ou IEC

Moteurs TEAAC Antidéflagrants MT

Puissance : jusqu’à 9000 kW
Tension : jusqu’à 11000 V

* Modèles NEMA ou IEC

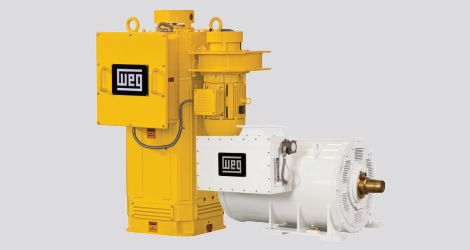

Gammes TGA & MGV

Moteurs à Couple Élevé pour le Forage

Puissance : jusqu’à 1120 kW
Tension : jusqu’à 690 V
Refroidissement : par conduits ou ventilateur

* Modèles NEMA ou IEC

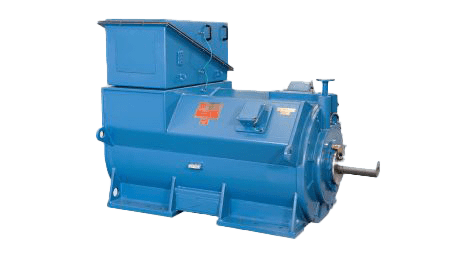

WGM

Moteurs BT / MT à usage général avec enveloppe de refroidissement par eau

Puissance : jusqu’à 3150 kW
Tension : jusqu’à 6600 V

* Modèles NEMA ou IEC

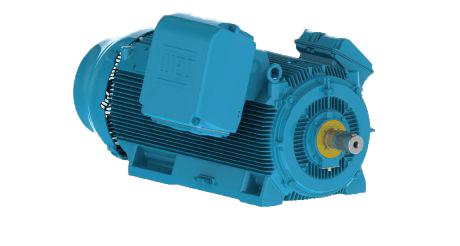

HGF

Moteur TEFC à Usage Général BT / MT Moteurs TEFC Anti-Étincelles MT Moteurs TEFC à Sécurité Augmentée BT / MT

Puissance : jusqu’à 2800 kW
Tension : jusqu’à 11000 V

* Modèles NEMA ou IEC

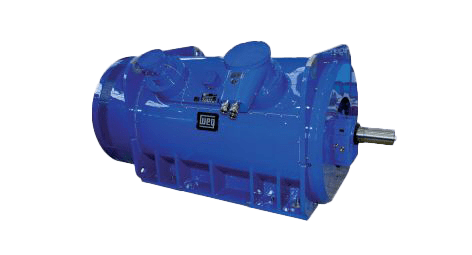

W22Xd

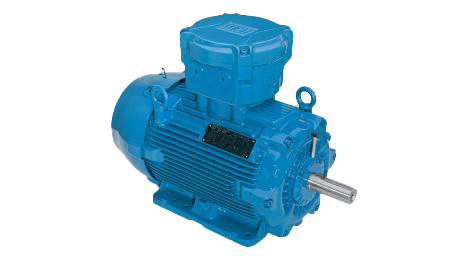

Moteurs TEAAC Antidéflagrants BT

Puissance : jusqu’à 1400 kW
Tension : jusqu’à 1100 V

* Modèles NEMA ou IEC

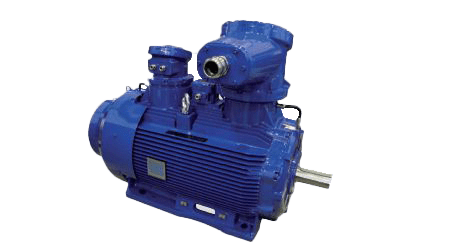

Moteurs TEFC Antidéflagrants MT

Puissance : jusqu’à 9000 kW
Tension : jusqu’à 11000 V

* Modèles NEMA ou IEC

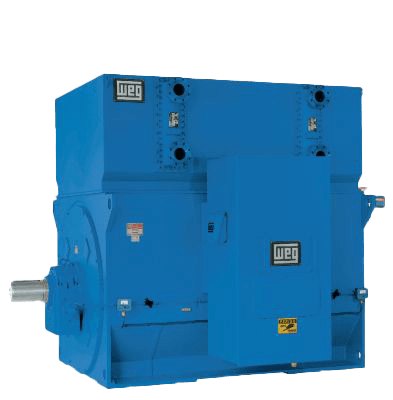

Gamme principale

Moteurs MT à Usage Général
Moteurs MT Antidéflagrants MT à Sécurité Augmentée Moteurs MT Pressurisés

Puissance : jusqu’à 50 000 kW
Tension : jusqu’à 14 000 V
Refroidissement : ouvert, à air ou refroidissement par eau

* Modèles NEMA ou IEC

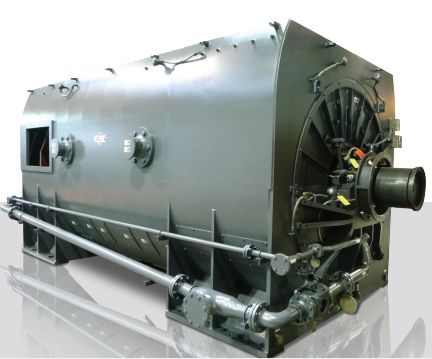

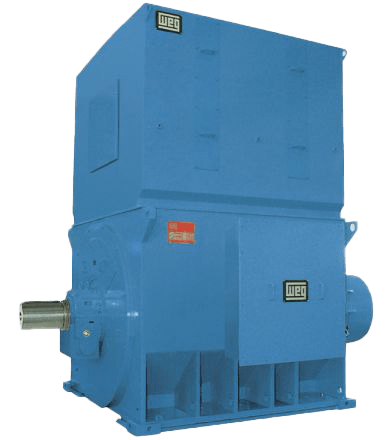

Moteurs Synchrones

Moteurs MT à Usage Général
Moteurs MT Pressurisés

Puissance : jusqu’à 11 000 kW
Tension : jusqu’à 14 400 V
Refroidissement : ouvert, à air ou refroidissement à eau

* Modèles NEMA ou IEC

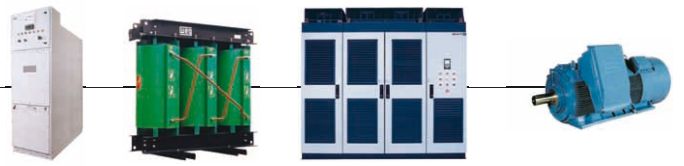

Technologie d’automation

Variateurs de Vitesse MT

MVW01

Tension motrice : 2,3 kV; 3,3 kV; 4,16 kV et 6,9 kV
Puissances nominales : 400 kW à 26000 MW
Correcteur d’entrée: 12, 18 et 24 pulsations (pour la gamme 4.16 kV) et 36 pulsations (pour la gamme 6,9 kV)

MVW01 VSD

Topologie de puissance à
niveaux multiples de tension (VSI) (NPC 3/5 jusqu’à 4,16 kV et 5/9
jusqu’à 6,9 kV) avec une dynamique haute performance

La dernière génération de semiconducteurs de puissance avec les IGBT de 6,5 kV

Utilisation de condensateurs
de puissance en film plastique de type sec uniquement (durée de vie
beaucoup plus longue que les condensateurs électrolytiques)

Nombre réduit de composants de puissance et de contrôle permettant une efficacité et une fiabilité élevées

 Cellules d’alimentation débrochables pour un entretien facile et rapide

 Haut niveau de sécurité avec verrouillage mécanique et électrique

 Transformateur de changement
de phase pour des niveaux d’harmoniques très faibles, des installations à
tensions entrantes plus élevées, éliminant les problèmes de tension en
mode commun augmentant ainsi la durée de vie du moteur

 Flexibilité pour le choix du transformateur (type sec/huile)

 Possibilité d’installer le
transformateur à l’intérieur ou à l’extérieur de la salle électrique, ce
qui permet d’économiser de l’énergie et réaliser des économies
financières avec le système de réfrigération démarreurs progressifs MT.

Démarreurs Progressifs MT

SSW7000

Tension nominale : 2,3 kV; 3,3 kV; 4,16 kV et 6,9 kV
Puissances nominales: (560 kW à 7,000 kW)
• Surcharge: 450% pendant 30 sec

Principales Caractéristiques

⇒ Possibilité de régler le
meilleur mode de protection pour le moteur avec des protections
thermiques, alarme et notifications de défaut pour le courant, la
tension, la température, etc.

Technologie “Contrôle de couple totalement flexible” (TFTC) qui utilise le concept WEG de VFD pour contrôler le couple moteur

Flexibilité élevée pour
choisir le type de commande: rampe de tension, limitation de courant,
contrôle de la pompe et contrôle du couple (constante, linéaire ou
quadratique)

Interrupteur de déconnexion
d’entrée intégré avec fusibles de moyenne tension, contacteurs sous vide
(entrée et dérivation) et modules de puissance extractibles
indépendants (un par phase de moteur)

Protocoles de communication Fieldbus (DeviceNet, Profibus-DPV1, EtherNet/IP et Modbus-RTU, interface RS232 ou RS485)

Clavier (IHM) avec horloge en temps réel (RTC)

Fonction Soft-PLC avec interface de programmation USB variateurs de  vitesse modulaire BT

Variateurs de Vitesse Modulaires MT

AFW11

Unités de cabines complètes avec modules CFW11M ou CFW11 autonomes,
redresseurs d’entrée à 6 ou 12 impulsions ou même régénératifs (AFE). Le
CFW11M va de 370 kW (500 HP) à 2000 kW (2500 HP) avec une tension de
ligne de 380 V à 690 V. Le CFW11W avec échangeur à eau est disponible
jusqu’à 2300 kW (2800 HP) pour 480 V ou 2800 kW (3800 HP) pour 690 V.

Mise en service aisée
Configurable jusqu’à 5 unités de puissance
• Bus CC fourni par un redresseur d’entrée
Format compact du module (largeur beaucoup plus petite que la profondeur)

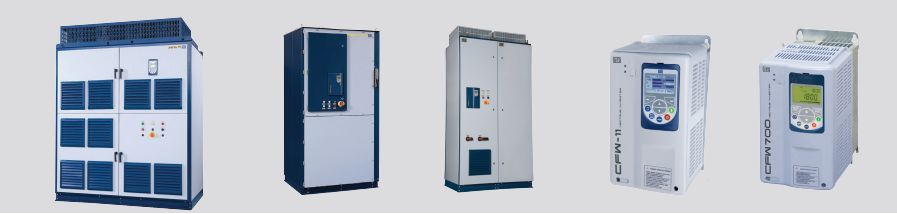

Variateurs de Vitesse BT

Le CFW est un variateur de fréquence
conçu pour le contrôle des moteurs à induction à cage d’écureuil et des
moteurs à aimants permanents. Il peut être utilisé dans une large gamme
d’applications, car il est conçu pour fonctionner sur des charges
normales ou lourdes. Sa performance est excellente, offrant une
productivité accrue et une amélioration de la qualité du processus dans
lequel il est utilisé.

CFW11 - Pilotage de Système

1,1 à 55 kW – 1,5 à 75 HP – 200-240 V ca – Triphasé
1,5 à 1600 kW – 2 à 2000 HP – 380-480 V ca – Triphasé
1,5 à 2000 kW – 3 à 2500 HP – 500-690 V ca – Triphasé
Contrôle: V/F, VVW ou Vectoriel
Revêtement conforme
Soft-PLC intégré
Inductances de ligne sur bus CC (IEC 61000-3-12 – Harmoniques)

CFW700 - Commande à Usage Général

• 1,1 à 55 kW – 1,5 à 75 HP -220-240 V – Triphasé
1,5 à 132 kW – 2 à 175 HP – 80-480 V – Triphasé
1,5 à 110 kW – 2 à 150 HP – 500-600 V – Triphasé
Contrôle: V/F, VVW ou Vecteur
Revêtement conforme
Soft-PLC intégré
Inductances de ligne sur bus CC (IEC 61000-3-12 – Harmoniques)

Démarreurs Progressifs BT

Les démarreurs progressifs sont des démarreurs statiques qui accélèrent, ralentissent et protègent les moteurs à induction triphasés. Le contrôle de la tension appliquée au moteur par des  ajustements de l’angle d’amorçage des thyristors permet le démarrage progressif pour démarrer et arrêter un moteur électrique en douceur.

SSW06 - Démarreurs Progressifs Service Intensif

• 2,2 à 2000 kW  – 220-575 V ca – Triphasé (3 câbles)
1,5 à 2000 kW – 500-690 V ca – Triphasé
2,2 à 1800 kW – 220-575 V ca – Triphasé (6 câbles)
Contrôle du couple 1, 2, ou 3 points
Revêtement conforme
By-pass integré
Soft-PLC intégré
Dans la connexion triangle

Contrôle et Protection des Moteurs électriques BT

La vaste expertise de WEG dans la conception et la fabrication des moteurs électriques, combinée à la haute technologie utilisée et au nec plus ultra en matière de procédures de fabrication, a abouti à une gamme compacte, modulaire et extrêmement fiable de produits dédiés au contrôle et à la protection des moteurs électriques.

  • Contacteurs et relais de surcharge jusqu’à 800 A (AC-3)
  • Disjoncteurs de protection du moteur jusqu’à 100 A (capacité de rupture jusqu’à 100 kA)
  • Démarreurs de coordination de type 1 ou de type 2 selon IEC 60947-4-1
  • Entrées combinées type E ou type F selon UL 508
  • Démarreurs fermés (boîtiers en plastique ou métalliques) – versions IEC et UL
  • Démarreurs personnalisés pour les applications OEM
  • Gamme complète de boutons poussoirs et témoins lumineux (niveau de protection IP66)
  • Relais électroniques (minuterie et relais de surveillance)

SRW Relais Intelligents – Système de Gestion de Moteur Électrique Basse Tension

Fournit une fiabilité et une précision sur la gestion, le fonctionnement et la protection des moteurs électriques BT avec une technologie de pointe et des capacités de communication réseau.

Surveillance complète du fonctionnement du moteur et protection par mesure de courant (jusqu’à 5000 A) et de tension (jusqu’à 690 V)
Conception compacte et modulaire
Unité d’extension numérique augmentant le nombre d’entrées et de sorties numériques
Modes d’opération multiples incluant des fonctions API
Changement facile du module réseau via un système de casier exclusif (Modbus, DeviceNet, modules Profibus)
Programmation disponible via PC (par communication USB) ou IHM
Logiciel de programmation gratuit WLP (WEG Ladder Programming)

Protection du Circuit Électrique

WEG propose une gamme complète de solutions dédiées pour la protection des circuits électriques contre les surcharges et les courts-circuits, grâce à une vaste gamme de disjoncteurs à la fine pointe de la technologie.

Disjoncteurs miniatures jusqu’à 100 A (capacité de rupture jusqu’à 10 kA A CC selon IEC 60898 et IEC 60947-2)
Disjoncteurs moulés jusqu’à 1600 A (pouvoir de coupure jusqu’à 80 kA)
Disjoncteurs à air jusqu’à 6300 A (pouvoir de coupure de 100 kA)

Condensateur de Facteur de Puissance

Fabriqué avec un film de polypropylène métallisé auto-régénérant et sans PCB, les condensateurs de correction du facteur de puissance WEG offrent une protection contre une surpression interne et des pertes diélectriques inférieures à 0.4 W / kvar.

⇒ Gamme UCW – Unités Capacitives Monophasées (jusqu’à 10 kvar)
⇒ Gamme UCWT – Unités Capacitives Triphasées (jusqu’à 25 kvar)
⇒ CWMC – Contacteurs pour Condensateurs Commutés (jusqu’à 50 kvar)
⇒ Gamme MCW – Modules Capactifs Triphasés (jusqu’à 60 kvar)

Production d’énergie électrique

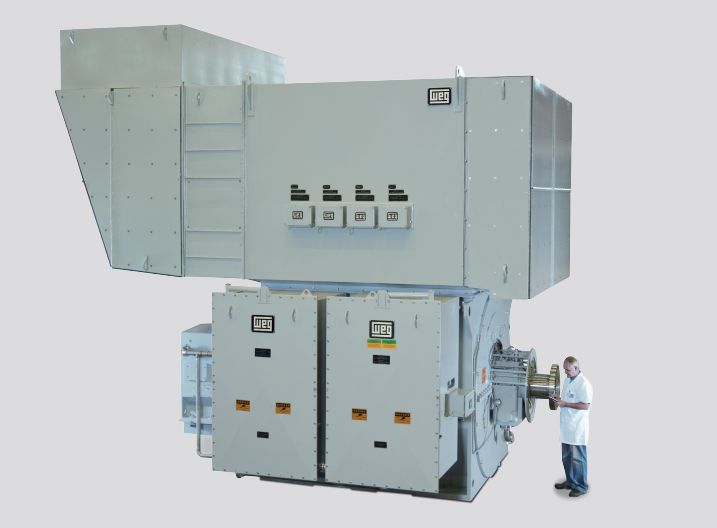

Alternateurs ST40

Puissance : jusqu’à 62500 kVA à 1800 tr/min ou jusqu’à 50000 kVA à 1500 tr/min
Tension: jusqu’à 14400 V
Refroidissement: ouvert, à air ou à refroidissement par eau
Conception sans balai avec régulateur électronique de tension
Conçu pour des environnements sécurisés ou classifiés

* Modèles NEMA ou IEC

Alternateurs ST20

Puissance : jusqu’à 150 000 kVA à 3600 tr/min ou jusqu’à 120 000 kVA à 3000 tr/min
Tension : jusqu’à 14400 V
Refroidissement : ouvert, à air ou à refroidissement par eau
Conception sans balai avec régulateur électronique de tension
Conçu pour des environnements sécurisés ou classifiés

* Modèles NEMA ou IEC

Alternateurs SG10

Estimations : jusqu’à 25 000 kVA
Tension : jusqu’à 14400 V
Niveau de protection: IP21 jusqu’à IP56W
Nombre de pôles: jusqu’à 28
Conception sans balai avec régulateur électronique de tension
Conçu pour des environnements sécurisés ou classifiés

* Modèles NEMA ou IEC

Transmission et Distribution d’énergie électrique

Transformateurs Secs

Les transformateurs secs isolés en époxy offrent un niveau de sécurité plus élevé, moins d’espace et des coûts d’installation et de maintenance réduits.

Cette gamme de produits propose des solutions pour tous les types d’environnements. Le processus d’encapsulation sous vide et la qualité de la résine empêchent les décharges partielles et augmentent considérablement la durée de vie du transformateur. Disponible dans des puissances de 300 à 20000 kVA, classes de tension jusqu’à 36,2 kV, avec degré de protection jusqu’à IP55.

Transformateurs à Huile

La réduction du poids et des dimensions, les types d’huiles isolantes, une durée de vie plus longue et des systèmes de surveillance sont quelques éléments évalués par l’équipe technique de WEG pour développer des transformateurs à huile afin d’offrir aux clients des solutions haut de gamme.

Le portfolio comprend une gamme complète de transformateurs de distribution et de puissance jusqu’à 550 kV, isolés avec de l’huile minérale, réduisant le coût de l’équipement ou l’huile végétale, ce qui réduit considérablement les impacts environnementaux.

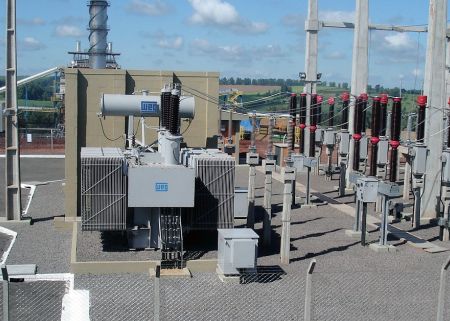

Sous-Stations Conventionnelles

La division de la sous-station compte sur une équipe d’ingénieurs qualifiés et expérimentés chargés du développement et de la conception des sous-stations clé en main – de la prospection, la définition d’une solution spécifique au client et la gestion de projet, à la fabrication et à l’assemblage.

Elle a fait ses preuves, ayant déjà livré et alimenté plus de 350 postes de tension jusqu’à 550 kV.

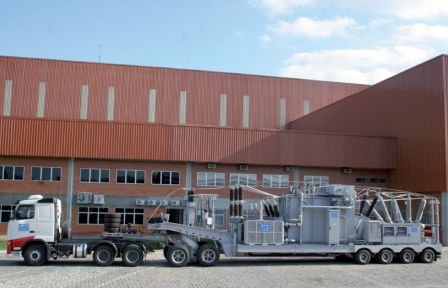

Transformateurs Mobiles et Sous-Stations

Développées avec les composants les plus avancés du marché, les solutions mobiles (transformateurs et sous-stations) garantissent un fonctionnement et une agilité dynamiques, faciles à installer là où cela est nécessaire.



Elles sont utilisées pour les situations d’urgence et les maintenances programmées pour les transformateurs de puissance et les sous-stations, ce qui permet de réaliser les travaux sans interrompre l’alimentation électrique.

Catégories d’articles

Inscription à la newsletter

Recevez les actualités, conseils, études de cas et les dernières innovations WEG par e-mail !

Fichiers 3D
